A figura abaixo apresenta o esquema de um circuito de tomadas que alimentam três equipamentos com as potências indicadas:
Dados do circuito:
Fator de potência dos equipamentos: 1,0 (um)
Tensão de alimentação: 127V (monofásico).
Isolação dos condutoreds: PVC.
Eletrodutos: PVC.
Temperatura local considerada para projeto: 40 oC.
Quantidade de circuitos que compartilham o mesmo eletroduto: oito (incluíndo o circuito em questão).
Tipo de linha utilizada: B1 (eletroduto em embutido em alvenaria).
Linha dos disjuntores comerciais adotado: 5A, 10A, 15A, 20A, 25A e 30A.
Máxima capacidade de sobrecarga do condutor sem ultrapassar o tempo convencional: 45 %.
Pede-se:
a) Dimensionamento pelo critérrio de capacidade de corrente elétrica.
b) Dimensionamento pelo critério de queda de tensão, considerando uma queda máxima de 4%.
c) Dimensionamento do disjsuntor (Caso seja necessário, a seção do fio do circuito poderá ser alterada).

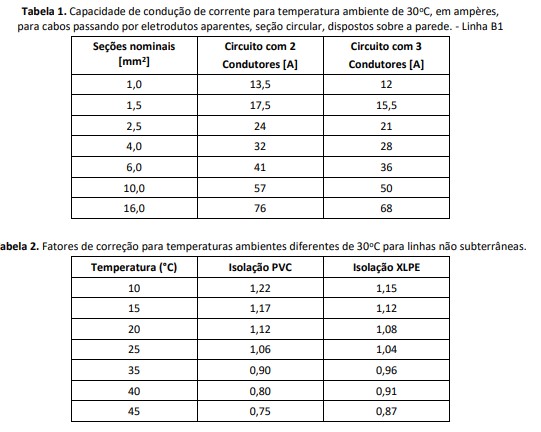

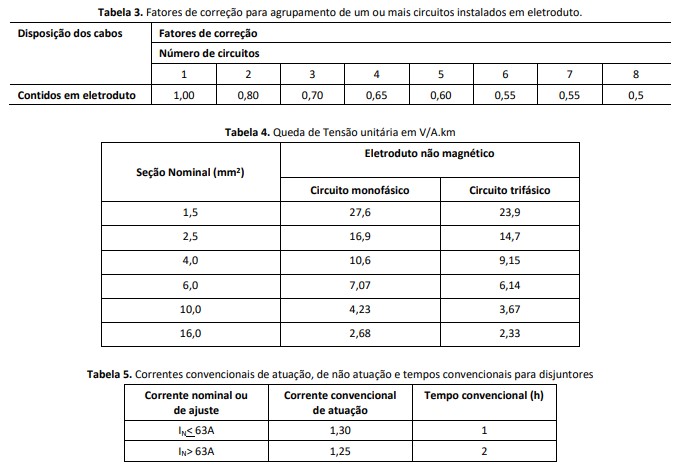

Tabelas
Expressão para determinação da queda de tensão:
ΔU = Δu x IP x l
Em que:
ΔU: Queda de tensão no circuito;
Δu: Queda de tensão unitária;
IP: Corrente de projeto;
l: Comprimento do circuito em km.
