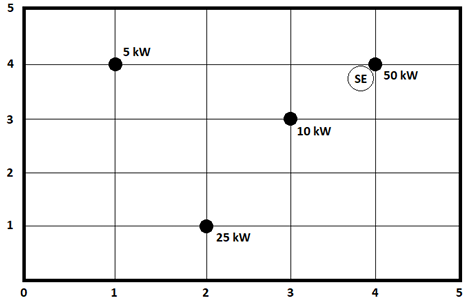

A figura abaixo apresenta uma planta retangular de uma instalação elétrica com a localização das cargas a serem atendidas por uma subestação abaixadora de média para baixa tensão de onde saem os alimentadores de baixa tensão para o atendimento às cargas apontadas na planta. O projeto foi realizado, considerando como Procedimento Padrão na alocação da subestação, o posicionamento da SE junto à carga de maior potência (50 kW) voltada para as outras cargas, conforme a figura.
A fim de tomar esse procedimento como uma solução padrão para outras instalações semelhantes, foi realizado um estudo de caso para verificar se esse procedimento se mostra adequado.
Para isso pede-se:
a) Apresentar os critérios que devem ser considerados em um dimensionamento de alimentadores de baixa tensão.
b) Explicar a importância da localização correta da subestação, considerando um ou mais critérios de dimensionamento, e explique uma consequência na situação de não se atender a essa recomendação.
c) Levantar o local correto para a posição da subestação.
d) Comparar o Procedimento Padrão adotado com a posição correta e verificar a sua adequação, apontando se a posição correta está dentro de uma tolerância aceitável para o caso em estudo.
e) Explicar se esse Procedimento Padrão, de fato, pode ser extrapolado para qualquer instalação que envolva a mesma situação, apontando uma justificativa técnica.
f) Apresentar uma conclusão a respeito da validade do Procedimento Padrão considerado.
