Deseja-se estabelecer uma conexão E2 (8448kb/s) entre duas localidades, utilizando rádios digitais PDH operando na frequência homologada pela ANATEL de 23 GHz. A antena a ser usada possui ganho igual a 43 dBi e a temperatura de ruído equivalente em seu terminal é igual a 100 K. O rádio possui uma figura de ruído total igual a 6 dB e está conectado diretamente ao terminal da antena.
Dados:
- Taxa de erro de bits para modulação DPSK é igual a 1/2𝑒−𝐸𝑏/𝑁𝑜, onde 𝐸𝑏/𝑁𝑜 é a relação da energia por bit do sinal transmitido pela densidade espectral de ruído;
- Constante de Boltzmann 𝑘 = 1,4 × 10−23𝐽/𝐾;
- A Temperatura ambiente é igual a 27o C;
- log10 2 ~0,3;
- log10 𝑒 ~0,4;
- log10 3 ~0,5;
- log10 7 ~0,8;
- log10 11 ~1,0;
Sabe-se que o enlace proposto deve operar a uma taxa de erro de bit igual a 10−6 utilizando o esquema de modulação DPSK.
Determine, na porta de entrada do rádio:
1. a relação 𝑬𝒃/𝑵𝒐, em dB;
2. a relação portadora pela densidade de ruído 𝑪/𝑵𝒐, em dBHz;
3. a temperatura de ruído equivalente do sistema composto pelo rádio e antena, em K;
4. o nível de potência mínimo a ser recebido pelo rádio para que o enlace seja estabelecido na condição desejada, em dBm.
CONTEÚDO EXCLUSIVO
Confira nossos planos especiais de assinatura e desbloqueie agora!
Ops! Esta questão ainda não tem resolução em texto.
Ops! Esta questão ainda não tem resolução em vídeo.
Questões Relacionadas
Deseja-se estabelecer uma conexão E2 (8448kb/s) entre duas localidades, utilizando rádios digitais PDH operando na frequência homologada pela ANATEL de 23 GHz. A antena a ser usada possui ganho igual a 43 dBi e a temperatura de ruído equivalente em seu terminal é igual a 100 K. O rádio possui uma figura de ruído total igual a 6 dB e está conectado diretamente ao terminal da antena.
Dados:
- Taxa de erro de bits para modulação DPSK é igual a 1/2𝑒−𝐸𝑏/𝑁𝑜, onde 𝐸𝑏/𝑁𝑜 é a relação da energia por bit do sinal transmitido pela densidade espectral de ruído;
- Constante de Boltzmann 𝑘 = 1,4 × 10−23𝐽/𝐾;
- A Temperatura ambiente é igual a 27o C;
- log10 2 ~0,3;
- log10 𝑒 ~0,4;
- log10 3 ~0,5;
- log10 7 ~0,8;
- log10 1…

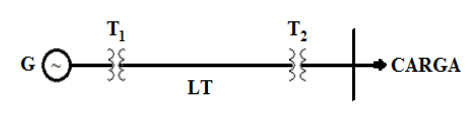

O sistema elétrico da figura abaixo é composto por um gerador, dois transformadores e uma linha de transmissão, alimentando uma carga. Nos terminais do gerador desse sistema, ocorre um curto-circuito trifásico simétrico. Nas condições de pré-falta, a tensão no barramento da carga e a potência de operação são, respectivamente, iguais a 15 kV e 30 MVA com fator de potência de 0,866 indutivo.
