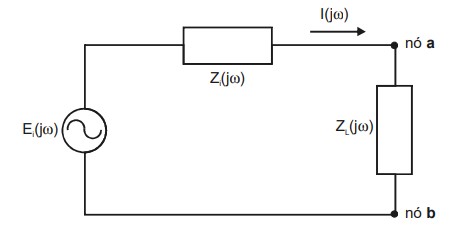

A figura acima ilustra um circuito elétrico que funciona em regime permanente. A impedância ZL(jw) representa uma carga que é alimentada por uma excitação senoidal. A excitação nos terminais da carga (nós a e b do circuito) é realizada através de um circuito equivalente de Thévenin, cuja impedância de saída é igual a Zi (jw). A frequência de excitação da tensão, em rad/s, corresponde a w. A impedância ZL(jw) pode caracterizar cargas passivas lineares quaisquer e possui influência decisiva no comportamento da corrente de carga I(jw). As características da transmissão de energia da fonte de tensão do equivalente de Thévenin para a carga dependem tanto da impedância Zi (jw) quanto da impedância ZL(jw).
A partir das informações apresentadas acima, redija um texto dissertativo, atendendo, necessariamente, ao que se pede a seguir.
< Esclareça a que se referem os elementos de circuitos do circuito equivalente de Thévenin e como eles são determinados, considerando que tais elementos são obtidos a partir de uma rede linear com vários elementos ativos e passivos de circuitos conectados.
< Descreva como caracterizar o fator de potência da carga a partir da observação do circuito em questão e do conhecimento de sua representação na forma polar e na forma de coordenadas retangulares.
< Descreva, para o circuito em apreço, em que condições se obteria a máxima transferência de energia da fonte de tensão Ei (jw) para a carga com impedância ZL(jw) e comente sobre as componentes reativas das duas impedâncias do circuito.
Ops! Esta questão ainda não tem padrão de resposta.
Ops! Esta questão ainda não tem resolução em texto.
Ops! Esta questão ainda não tem resolução em vídeo.
