Q90997 | Engenharia Mecânica
Banca: FUNCERNVer cursos
Ano: 2013
Órgao: CAERN - Companhia de Águas e Esgotos do Rio Grande do Norte

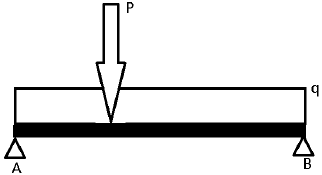

Considere uma viga bi apoiada “AB”, conforme demonstrado na figura que segue, cujo vão possui comprimento L = 4,0 m, carregamento uniforme q = 20 kN/m, carga concentrada P = 40 kN a 1,5 m do apoio “A”. O carregamento uniforme inclui seu peso próprio. A viga é feita de madeira com seção transversal retangular de lado b = 80 mm e altura h = 150 mm e está contida lateralmente. A tensão de flexão permitida para a madeira é de 12 MPa. Com base nessas informações, imagine que você é um engenheiro que precisa determinar se as dimensões da seção transversal da viga estão adequadas às solicitações de flexão, exigidas no projeto.
Fonte: FUNCERN,2013
Verifique, através de cálculos apropriados, se a viga passaria no teste, comparando o módulo de seção exigido com o módulo da seção calculado.
