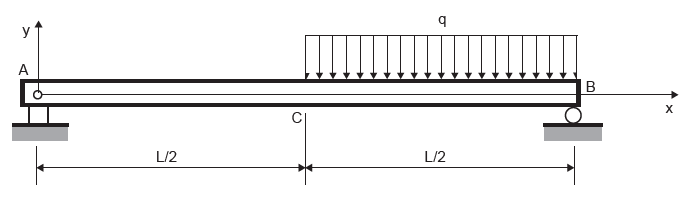

Parte da estrutura de uma máquina foi idealizada como sendo uma viga biapoiada solicitada por uma carga uniformemente distribuída, conforme ilustrado pela Figura.
Considere que a seção transversal da viga seja uniforme e retangular. O carregamento distribuído, q, vale 8 kN/m e o comprimento da viga, L, é 4,0 m.
a) Determine os valores das reações de apoio em A e B.
b) Estabeleça as equações dos esforços cortantes para os trechos AC e CB da viga em função da coordenada x.
c) Estabeleça as equações dos momentos fletores para os trechos AC e CB da viga em função da coordenada x.
d) Determine a coordenada x da seção transversal em que atua o momento fletor máximo na viga e, nessa seção, o(s) ponto(s) mais solicitado(s) por tensão normal de flexão.
Ops! Esta questão ainda não tem padrão de resposta.
Ops! Esta questão ainda não tem resolução em texto.
Ops! Esta questão ainda não tem resolução em vídeo.
