Elabore um texto dissertativo com extensão de acordo com a proposta abaixo:

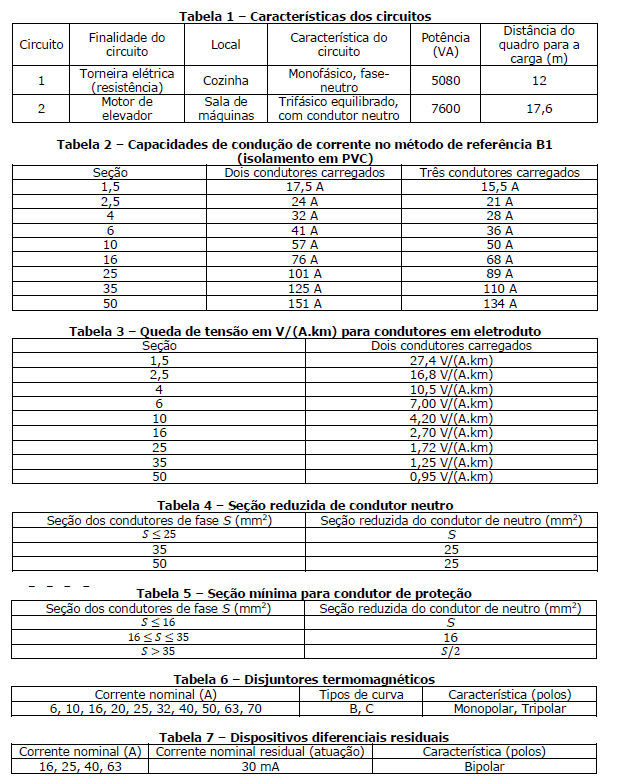

O conhecimento sobre o correto dimensionamento de condutores e disjuntores é imprescindível para o projeto e análise de instalações elétricas em edificações. Os elementos devem ser dimensionados para garantir a segurança da instalação e das pessoas e, ao mesmo tempo, representarem uma boa opção econômica. A Tabela 1 abaixo descreve dois circuitos localizados em diferentes quadros de uma mesma instalação predial. Os quadros dos circuitos são em baixa tensão, com valores nominais de 127/220 V. Os dois circuitos estão instalados em eletroduto exclusivo de seção circular embutido em alvenaria (método de referência B1 da norma) e em condições nas quais os fatores de correção (agrupamento e temperatura) possam ser desprezados.
Com base nas informações apresentadas:
A) Determine a corrente nominal dos dois circuitos.
B) Utilizando a Tabela 2, para ambos os circuitos, determine a seção do condutor de fase pelo critério de capacidade de corrente.
C) Considerando uma queda de tensão máxima de 4% nesses condutores (trecho do quadro até a carga), determine a seção do condutor de fase pelo critério de queda tensão para os dois circuitos. Utilize a Tabela 3.
D) Com base nos critérios de capacidade de corrente e de queda de tensão (itens B e C), especifique o(s) condutor(es) de fase, neutro e proteção para os dois circuitos. As Tabelas 4 e 5 apresentam características para os condutores de neutro e proteção. Justifique suas escolhas.
E) A Tabela 6 e a Tabela 7 apresentam exemplos de disjuntores termomagnéticos e dispositivos (interruptores) diferenciais residuais. Especifique as proteções, se aplicáveis, para os dois circuitos. Justifique suas escolhas.
CONTEÚDO EXCLUSIVO
Confira nossos planos especiais de assinatura e desbloqueie agora!
Ops! Esta questão ainda não tem resolução em texto.
Ops! Esta questão ainda não tem resolução em vídeo.
