Elabore um texto dissertativo com extensão acordo com a proposta abaixo:

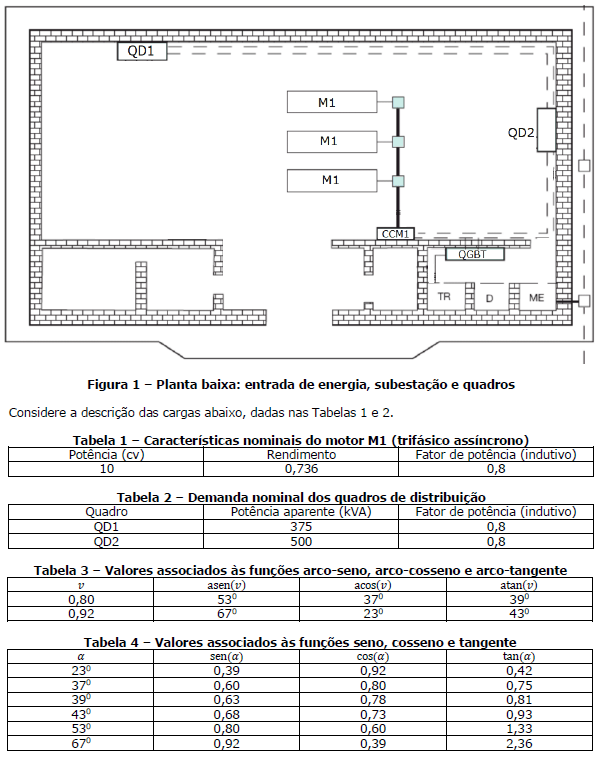

O cálculo de demanda é fundamental para a realização de novos projetos e ampliações em instalações elétricas, bem como para o dimensionamento do transformador de entrada e especificação de um banco de capacitores, caso seja necessário. A Figura 1 a seguir apresenta uma planta baixa onde é apresentada a entrada de energia em 23,1 kV por uma subestação, contendo os cubículos de medição (ME), proteção (D) e transformação (TR). O transformador alimenta o quadro geral de baixa tensão (QGBT), em 380 V, que fornece energia para dois quadros de distribuição (QD1 e QD2) e um centro de comando de motores (CCM1). No CCM1, estão os circuitos de três motores tipo M1.
Sendo assim, determine:
A) Demanda nominal (potência nominal) do CMM1. Valores para a potência aparente e ativa.
B) Demanda nominal (potência nominal) da instalação (no QGBT). Valores para a potência aparente e ativa.
C) Demanda máxima da instalação para um fator de demanda igual a 0,5 para toda a instalação. Valores para a potência aparente e ativa.
D) Potência reativa do banco de capacitor para corrigir o fator de potência para 0,92, considerando a demanda máxima da instalação. Utilize os valores associados às funções trigonométricas apresentados nas Tabelas 3 e 4.
E) Potência nominal do(s) transformador(es) para a instalação (algumas opções comerciais: 112,5 kVA, 150 kVA, 225 kVA, 300 kVA, 500 kVA, 750 kVA, 1000 kVA e 1500 kVA). Justifique a escolha.
CONTEÚDO EXCLUSIVO
Confira nossos planos especiais de assinatura e desbloqueie agora!
Ops! Esta questão ainda não tem resolução em texto.
Ops! Esta questão ainda não tem resolução em vídeo.
