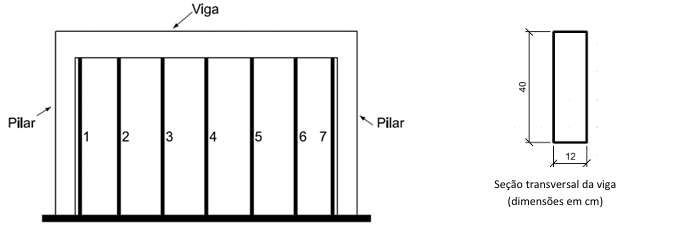

Solicitou-se a um Engenheiro Civil que avaliasse a integridade da estrutura de concreto armado, apresentada na figura a seguir, composta por dois pilares que sustentam uma viga.
Após inspeção visual, o engenheiro solicitou que fosse feito o escoramento da viga utilizando as sete escoras também indicadas na figura.
Com a viga escorada, o engenheiro procedeu a avaliação da sua resistência estrutural para elaborar um relatório que deve abordar, entre outros, os seguintes aspectos:
1. Descrição do processo de escoramento da viga.
2. Avaliação da adequação da seção transversal da viga, conforme os critérios de dimensões mínimas para largura e altura estabelecidos na NBR 6118:2023.
3. Cobrimento mínimo nas armaduras, seguindo o indicado na NBR 6118:2023.
4. Avaliação da armadura mínima de flexão da viga, considerando o exposto na NBR 6118:2023.
5. Descrição do processo de retirada do escoramento da viga.
Admitindo concreto com resistência característica à compressão igual a 30MPa, diâmetro do agregado graúdo de 15mm, e que a estrutura se encontra em ambiente urbano com agressividade moderada, auxilie o engenheiro elaborando um pequeno relatório que indique:
a) Uma sequência adequada para colocação e remoção das escoras, desconsiderando possíveis esforços de engastamento da viga nos pilares. Justifique.
b) A largura mínima preconizada pela NBR 6118:2023 para vigas e avaliar se a viga analisada atende a esses critérios.
c) O cobrimento nominal a ser observado na viga para proteção de suas armaduras de acordo com a NBR 6118:2023, considerando tolerância de execução de 10mm e estrutura convencional.
d) A armadura mínima de flexão positiva necessária no projeto da viga, de acordo com a NBR 6118:2023. Apontar a área total de aço requerida e uma possível quantidade de barras para atender, economicamente, esse valor considerando estribos com barras de bitola 5mm e o cobrimento mínimo definido pela norma.
Ops! Esta questão ainda não tem padrão de resposta.
Ops! Esta questão ainda não tem resolução em texto.
Ops! Esta questão ainda não tem resolução em vídeo.
