Deseja-se calcular o enlace para estabelecer uma conexão de rádio entre dois transceptores (Transceptor A e Transceptor B) situados em pontos geograficamente separados. Os transceptores possuem visibilidade direta e o percurso está desobstruído. O sistema possui as seguintes características:
• Frequência de operação: 20GHz;
• Ambas as antenas estão à mesma altura;
• Distância entre os transceptores é de 10km;
• Ganho da antena do Transceptor A: 13dBi;
• Ganho da antena do Transceptor B: 17dBi;
• Sensibilidade do receptor do Transceptor A: -85dBm; e
• Sensibilidade do receptor do Transceptor B: -70dBm.
Observações:
• 20.log10(2) ≈ 6;
• Desconsidere as perdas das emendas; e
• Atenuação no espaço livre é dada por:
A𝐸𝐿 = 92,40+20.log10(𝐹) +20.log10(𝐷) (dB)
em que:
F = Frequência em GHz; e
D = Distância em Km.

Diante do exposto, pede-se:
a) a atenuação do espaço livre em dB;
b) a potência mínima de transmissão em dBm que cada transceptor deve ter para garantir que a especificação do receptor do outro transceptor seja atendida em uma condição sem chuva;

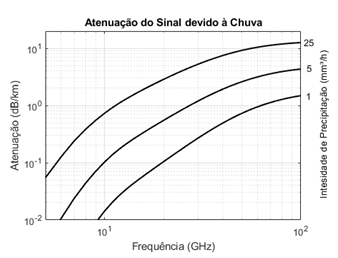

c) as atenuações do sinal devido à chuva, em dB, para cada nível de intensidade (1, 5 e 25mm3/h) entre os transceptores A e B;
d) os níveis de precipitação nos quais o sistema opera corretamente, considerando uma potência de 40dBm está disponível o transceptor A, considerando o transceptor A como transmissor e o transceptor B como receptor;
e) os níveis de precipitação nos quais o sistema opera corretamente, considerando uma potência de 40dBm está disponível o transceptor B, considerando o transceptor B como transmissor e o transceptor A como receptor.
