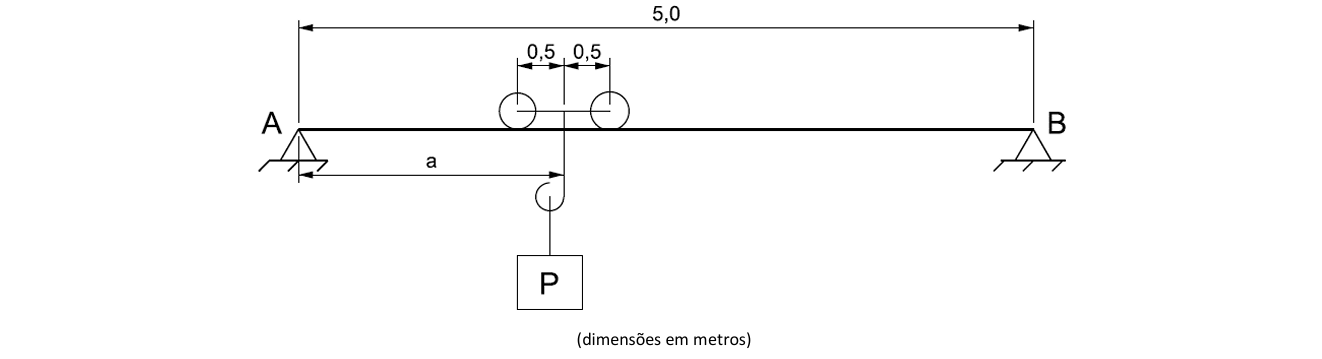

Um engenheiro mecânico é solicitado a avaliar a resistência estrutural de uma viga utilizada em um guindaste pórtico. Essa viga tem comprimento de 5,0m e iça uma carga de peso P utilizando um carrinho que desliza livremente sobre a viga. O sistema descrito é esquematicamente ilustrado a seguir.
A viga possui seção transversal quadrada de lado 10cm. Além disso, a máxima tensão normal admissível nessa estrutura é de 240MPa.
Tomando por base os dados indicados, auxilie o engenheiro a escrever esse relatório apresentando:
a) A distância “a” para a qual o momento fletor na viga é máximo.
b) A máxima carga P que pode ser içada pelo guindaste, independentemente da posição considerada para o carrinho.
Em todos os cálculos, a massa da viga e do carrinho devem ser desprezadas.
