Pouco tempo após a entrega de uma obra de edificação de cinco andares de uso público, alguns problemas hidráulicos e sanitários começaram a prejudicar o funcionamento do prédio. O engenheiro designado para fazer uma vistoria no local constatou os seguintes problemas:
I toda manhã observa-se uma pequena quantidade de água saindo pelo ladrão, no entanto esse fluxo de água cessa após o início do expediente;
II no vestiário do último pavimento, os chuveiros, ao serem acionados simultaneamente pelos funcionários, funcionam com pouca vazão;
III forte odor de urina se exala somente dos ralos sifonados dos banheiros masculinos;
IV o esgoto primário, que atende aos banheiros masculinos e femininos, entope constantemente, e, ao se verificar o shaft, observou-se que, por falta de espaço, havia um estreitamento dos tubos de queda na transição de cada pavimento, de modo que, em alguns trechos, o diâmetro era reduzido de 100 mm para 75 mm e, após a transição, retornava para 100 mm;
V apesar de não apresentar vazamentos, alguns ralos sifonados perdem o fecho hídrico e não funcionam corretamente.
Após essas constatações, o engenheiro observou também que não havia uso indevido das instalações e que todos os problemas apresentados caracterizavam falhas de execução.
Considerando o caso apresentado, redija um texto dissertativo, com base nas normas vigentes e nas boas práticas, a respeito dos problemas constatados pelo engenheiro. Em seu texto, faça o que se pede a seguir.
- Discorra, de modo justificado, sobre as possíveis causas dos problemas de I a V verificados na vistoria.
- Aponte, de modo justificado, soluções que devem ser implementadas para resolver os problemas de I a V.
CONTEÚDO EXCLUSIVO
Confira nossos planos especiais de assinatura e desbloqueie agora!
CONTEÚDO EXCLUSIVO
Confira nossos planos especiais de assinatura e desbloqueie agora!
Ops! Esta questão ainda não tem resolução em vídeo.
Questões Relacionadas
“Na madrugada de 22 de fevereiro de 1998, um domingo de carnaval, parte do edifício Palace II, na Barra da Tijuca, no Rio de Janeiro, desabou, destruindo 44 apartamentos. […]
Construído pela Sersan, […] o prédio tinha graves defeitos de estrutura e acabamento e, por isso, havia sido interditado pela Defesa Civil. Apesar do risco, 30 moradores buscavam seus pertences quando aconteceu o desabamento. Oito pessoas morreram soterradas.”
https://g1.globo.com/rj/rio-de-janeiro/noticia/2022/06/09/defeitos-na-estrutura-deputado-cassado-e-moradores-desalojados-relembre-o-desabamento-do-palace-ii-no-rio-de-janeiro.ghtml
Considerando o texto precedente unicamente como motivador e sabendo que…

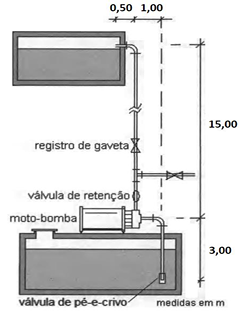

Suponha que você precisa dimensionar a instalação do conjunto elevatório com bomba (reservatório inferior com recalque para reservatório elevado) exibido na figura seguinte:
Adote:
Perda de carga unitária na sucção: 0,02m/m.
Perda de carga unitária no recalque: 0,08m/m.
Rendimento da bomba: 35%.
Volume a ser recalcado por dia: 18000L.
Tempo de operação diária da bomba: 6h.
Comprimento equivalentes (correspondentes aos diâmetros já calculados):
- válvula de pé-e-crivo: 12m.
- joelho na tubulação de sucção: 1,8m.
- válvula de retenção: 4,0m.
- registro de gaveta: 0,4m.
- tê: 1,1m.
- joelho na tubulação de recalque: 1,4m.
- saída de canalização: 1,0m.
Com base na situação apresentada, calcule a potência n…
Pouco tempo após a entrega de uma obra de edificação de cinco andares de uso público, alguns problemas hidráulicos e sanitários começaram a prejudicar o funcionamento do prédio. O engenheiro designado para fazer uma vistoria no local constatou os seguintes problemas:
I toda manhã observa-se uma pequena quantidade de água saindo pelo ladrão, no entanto esse fluxo de água cessa após o início do expediente;
II no vestiário do último pavimento, os chuveiros, ao serem acionados simultaneamente pelos funcionários, funcionam com pouca vazão;
III forte odor de urina se exala somente dos ralos sifonados dos banheiros masculinos;
IV o esgoto primário, que atende aos banheiros masculinos e femininos, e…
