Considere a topologia de uma rede ilustrada no diagrama e suas respectivas características listadas a seguir.

1. Os comutadores dessa rede atuam apenas na camada de enlace;
2. Os computadores das três localidades se comunicam entre si;
3. O roteador X se conecta aos roteadores Y e Z através das interfaces 0 e 1, respectivamente;
4. O endereço IP da interface 0 do roteador X é 10.0.0.1/30;
5. O endereço IP da interface 1 do roteador X é 20.0.0.2/30;
6. Cada interface do roteador que se conecta a um comutador foi configurada com o primeiro endereço disponível da sub-rede;
7. A rede disponível para endereçamento é 192.168.0.0/24; e

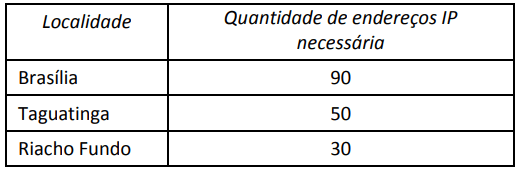

8. A distribuição da quantidade de endereços IP necessária para cada localidade é:

A partir do cenário apresentado, responda as seguintes perguntas:
a) De forma a evitar desperdício, quais endereços de subrede e máscara de sub-rede devem ser configurados em cada localidade? Utilize a notação ponto-decimal.
b) Sobrou alguma faixa de endereçamento? Qual?
c) Qual é o endereço IP das interfaces dos roteadores Y e Z conectados ao roteador X? Utilize a notação CIDR.
d) Qual é o endereço de broadcast da rede de Taguatinga?
e) Qual equipamento de rede é o gateway de cada localidade?
f) Quais rotas devem existir nos roteadores das localidades de Brasília e Riacho Fundo? Para cada rota, apresente (utilize a notação ponto-decimal e NÃO utilize rota default):
(i) o endereço IP de sub-rede do destino;
(ii) a máscara de sub-rede do destino; e
(iii) o endereço IP da interface de saída.
g) Suponha que tenham sido configuradas as VLAN 10 e 20 nos comutadores A e B. Para que um computador ligado a uma porta do comutador A na VLAN 10 possa se comunicar com um computador ligado a uma porta do comutador B também configurado na VLAN 10, em que modo as portas que interligam os comutadores A e B devem estar configuradas?
Valor: 15 pontos
Máximo de 15 linhas.
