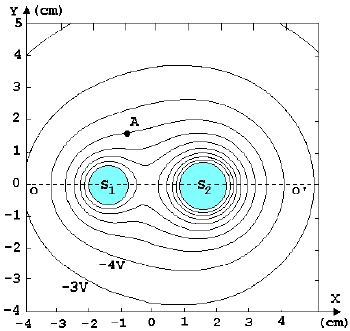

Na figura mostrada abaixo, estão representadas as superfícies equipotenciais do potencial eletrostático criado por duas esferas carregadas S1 e S2. Os centros das esferas estão sobre a reta OO’. A diferença de potencial entre duas linhas sucessivas é de 1 volt, e as equipotenciais de -3V e -4V estão indicadas no gráfico.
a) Identifique os sinais das cargas elétricas Q1 e Q2 nas esferas S1 e S2. Indique a relação entre os módulos das cargas |Q1| e |Q2|, utilizando os símbolos > , < ou =.
b) Represente, na figura, direção e sentido do vetor campo elétrico E no ponto A.
c) Estime o valor do campo elétrico E no ponto A, em N/C (newton/coulomb), utilizando a escala de distâncias indicada na figura.
d) Se existirem um ou mais pontos em que o campo elétrico seja nulo, demarque, com a letra N, aproximadamente, a região onde isso acontece. Se em nenhum ponto o campo for nulo, registre na folha de respostas: “Em nenhum ponto o campo é nulo”.
