NOTE E ADOTE:

Em uma máquina fotográfica ajustada para fotos de objetos distantes,

a posição do filme coincide com o plano que contém o foco F da lente.

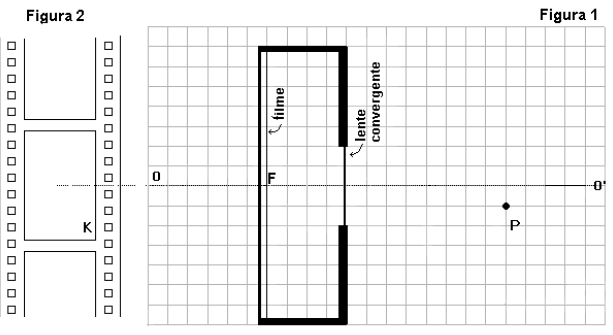

Uma máquina fotográfica, com uma lente de foco F e eixo OO’, está ajustada de modo que a imagem de uma paisagem distante é formada com nitidez sobre o filme. A situação é esquematizada na figura 1, apresentada na folha de respostas. O filme, de 35 mm, rebatido sobre o plano, também está esquematizada na figura 2, com o fotograma K correspondente. A fotografia foi tirada, contudo, na presença de um fio vertical P, próximo à máquina, perpendicular à folha de papel, visto de cima, na mesma figura.

No esquema da folha de respostas,

a) Represente, na figura 1, a imagem de P, identificando-a por P’ (Observe que essa imagem não se forma sobre o filme).

b) Indique, na figura 1, a região AB do filme que é atingida pela luz refletida pelo fio, e os raios extremos, R_A e R_B, que definem essa região.

c) Esboce, sobre o fotograma K da figura 2, a região em que a luz proveniente do fio impressiona o filme, hachurando-a.
