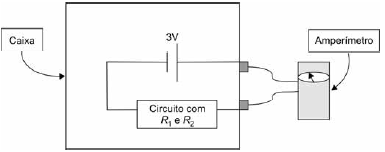

Em uma aula de física, os estudantes receberam duas caixas lacradas, C e C’, cada uma delas contendo um circuito genérico, formado por dois resistores (R1 e R2), ligado a uma bateria de 3 V de tensão, conforme o esquema da figura abaixo. Das instruções recebidas, esses estudantes souberam que os dois resistores eram percorridos por correntes elétricas não nulas e que o valor de R1 era o mesmo nas duas caixas, bem como o de R2. O objetivo do experimento era descobrir como as resistências estavam associadas e determinar seus valores. Os alunos mediram as correntes elétricas que percorriam os circuitos das duas caixas, C e C’, e obtiveram os valores I = 0,06 A e I’ = 0,25 A, respectivamente.
a) Complete as figuras da folha de resposta, desenhando, para cada caixa, um esquema com a associação dos resistores R1 e R2.
b) Determine os valores de R1 e R2.
b) Determine os valores de R1 e R2.
NOTE E ADOTE:
Desconsidere a resistência interna do amperímetro.
Verifique se a figura foi impressa no espaço reservado para resposta.
Indique a resolução da questão. Não é suficiente apenas escrever as respostas.
Desconsidere a resistência interna do amperímetro.
Verifique se a figura foi impressa no espaço reservado para resposta.
Indique a resolução da questão. Não é suficiente apenas escrever as respostas.
