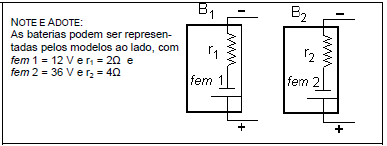

Um sistema de alimentação de energia de um resistor R = 20 Ω é formado por duas baterias, B₁ e B₂, interligadas através de fios, com as chaves Ch1 e Ch2, como representado na figura. A bateria B₁ fornece energia ao resistor, enquanto a bateria B₂ tem a função de recarregar a bateria B₁. Inicialmente, com a chave Ch1 fechada (e Ch2 aberta), a bateria B1 fornece corrente ao resistor durante 100 s. Em seguida, para repor toda a energia química que a bateria B1 perdeu, a chave Ch2 fica fechada (e Ch1 aberta), durante um intervalo de tempo T. Em relação a essa operação, determine:

a) O valor da corrente I₁, em ampères, que percorre o resistor R, durante o tempo em que a chave Ch1 permanece fechada.

b) A carga Q, em C, fornecida pela bateria B₁, durante o tempo em que a chave Ch1 permanece fechada.

c) O intervalo de tempo T, em s, em que a chave Ch2 permanece fechada.
