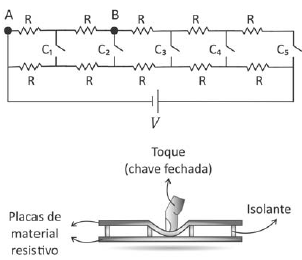

Telas sensíveis ao toque são utilizadas em diversos dispositivos. Certos tipos de tela são constituídos, essencialmente, por duas camadas de material resistivo, separadas por espaçadores isolantes. Uma leve pressão com o dedo, em algum ponto da tela, coloca as placas em contato nesse ponto, alterando o circuito elétrico do dispositivo. As figuras mostram um esquema elétrico do circuito equivalente à tela e uma ilustração da mesma. Um toque na tela corresponde ao fechamento de uma das chaves C_n, alterando a resistência equivalente do circuito.



Note e adote:

Ignore a resistência interna da bateria e

dos fios de ligação.

A bateria fornece uma tensão = 6 V e cada resistor tem 0,5 k de resistência. Determine, para a situação em que apenas a chave C₂ está fechada, o valor da
a) resistência equivalente R_E do circuito;
b) tensão V_AB entre os pontos A e B;
c) corrente i através da chave fechada C₂;
d) potência P dissipada no circuito.
