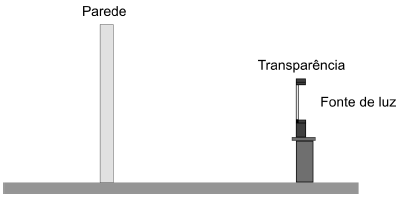

Uma figura gravada em uma folha de plástico (transparência) foi projetada sobre uma parede branca, usando-se uma fonte de luz e uma única lente, colocada entre a folha e a parede, conforme esquema ao lado.
A transparência e a imagem projetada, nas condições de tamanho e distância usadas, estão representadas, em escala, na folha de respostas. As figuras 1 e 2 correspondem a vistas de frente e a figura 3, a vista lateral.
a) Determine, no esquema da folha de resposta, traçando as linhas de construção apropriadas , a posição onde foi colocada a lente, indicando essa posição por uma linha vertical e a letra L. Marque o centro óptico da lente e indique sua posição pela letra C.
b) Determine graficamente, no esquema da folha de resposta, traçando as linhas de construção apropriadas , a posição de cada um dos focos da lente, indicando suas posições pela letra F.
c) Represente, indicando por Bnova, na figura 2, a posição da linha B, quando o centro óptico da lente for rebaixado em 10 cm (1 quadradinho).
